ミニ往復牽引エンドスレス・ウインチ EMXシリーズ

ミニ往復牽引エンドスレス・ウインチ EMXシリーズの特長

EMX-150

お客様からの強い要望によって実現した、軽引張力型の往復牽引エンドレス電動ウインチです。
●最適な摩擦係数から設計された数本の特殊なワイヤロープ溝をもった2つのドラムにより本体1台で安定した往復牽引力を実現しています。
●ドラム毎に設けた2つのワイヤ押さえによりワイヤロープの緩みや乱巻き防止します。
●「開閉式サイドフレーム」により、どの部分からでもワイヤロープを巻き付けることが可能です。
●使用目的に応じた各方向への往復牽引、片道牽引、さらには強制降下を必要とする昇降作業が可能です。

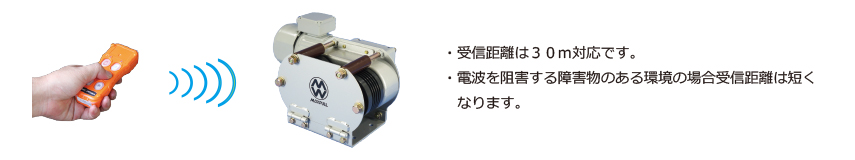

●受信機を内蔵したスイッチボックスと障害物がない場合30m遠隔からの操作が可能な送信機が標準装備されています。
●100V電源で、すぐに操作が可能です。
●インバータ内蔵で、スピード可変と電子サーマルを実装。
●外部リミット端子でリミットスイッチ接続が可能です
●モータ本体とスイッチボックスは保護等級IP65を実現しています。

EMX-150型

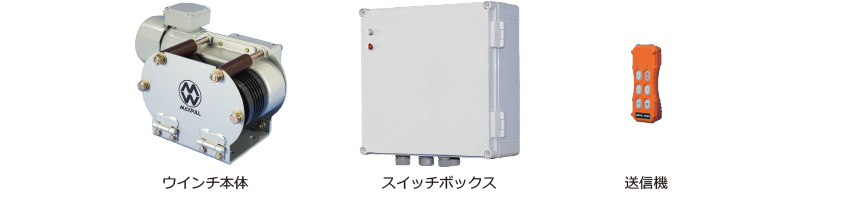

EMX-150型製品構成


      ・本製品には付属品として、一次側電源ケーブル3mと2次側電源ケーブル3mがついております。
      ・電源3相AC200Vへの変更をご希望される場合は、当社にご相談ください。

 Wドラム

 自由な方向にワイヤロープが取り出せます

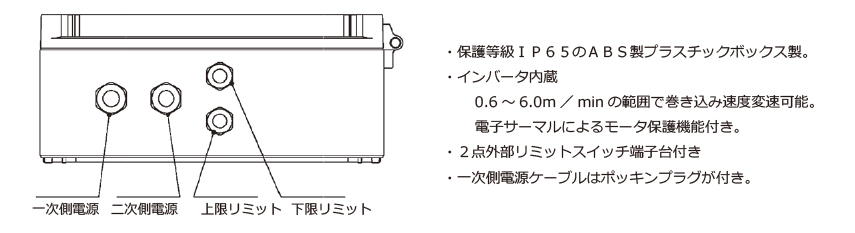

 スイッチボックス

 離れた場所からでもウインチを操作できます

 電波が遮断されると安全のため、ウインチは自動停止します

 送信機の破損防止ダンパーを装備

EMXシリーズ使用現場一例


機種選定シート(PDF)ダウンロードのご案内

PageTop▲

ミニ往復牽引エンドスレス・ウインチ EMXシリーズの製品一覧

製品一覧をご紹介します。

EMX-150型

EMX-150型
型式 EMX-150型
周波数 50Hz 60Hz
ワイヤロープ引張力 1470N(150kgf) 1470N(150kgf)
巻込速度 0.6~6.0 m/min 0.6~6.0 m/min
適用ワイヤロープ φ6mm(6X24)(JIS規格)
減速比 1/106.7
モータ形式 全閉外扇形
出力 0.2 kW
極数 4P
電圧電流 単相 AC100V 50Hz 5.1A 単相 AC100V 60Hz 4.5A
絶縁 B種
ブレーキ スプリングクローズ式電磁ブレーキ
ブレーキ制動率 150%以上
負荷時間率 連続
制御方法 ラジオコントロール
自重(本体のみ) 34.0 kg
装置仕様(PDF)ダウンロード
