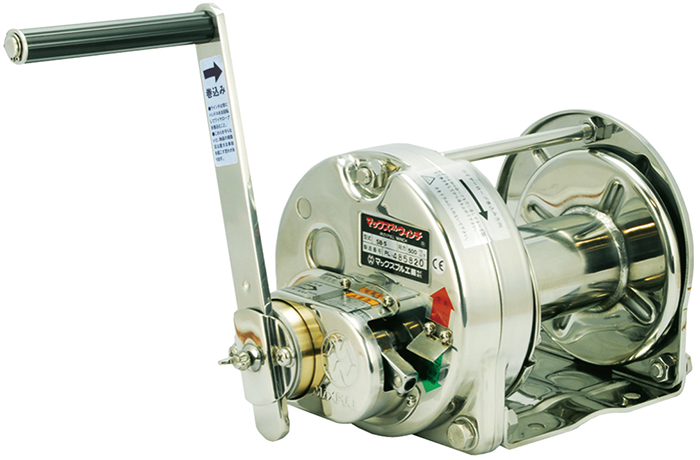

ステンレス製手動ウインチ(バフ研磨)

ステンレス製手動ウインチ(バフ研磨)シリーズの特長

ステンレス特有の美しさは、耐塩性・耐薬品性・防錆に優れ、過酷な使用環境にも楽々と耐え抜ける高性能を追及した結果、必然的に得られたもの。職人が一つ一つ丹念にバフで磨き上げた強さの為の実用美をご覧ください。

SB-1型/SB-3型/SB-5型/SB-10型

RoHSマークCEマーク

簡単な操作性

機械効率が高いので、他社製ウインチと比較して操作時の手荷重が非常に軽く、作業が容易です。コンパクト設計のため、軽くて持ち運びも大変便利です。また、本体の固定は、所定のボルトで簡単に取付けができます。更に大きな特徴は、各部品がプレス加工でできており、全体がボルトにより組み立てられていますので手軽に分解できます。修理の場合でもパーツをお求めになるだけで、取扱説明書に従い、どなたでも簡単に修理・組立が行えます。

ズバ抜けた耐久性

軸受部には、全て一流メーカーのボールベアリングを使用しています。巻上げが軽く、磨耗に対してズバ抜けた強さを発揮します。さらに、減速機には特殊な熱処理を施した当社独自の転位方式によるギヤを採用、ゆとりを持って作業をこなします。メカニカルブレーキもギヤップを自在に調節できる機構になっていますので、耐久性が抜群です。なお、表面には完全な下地処理をして、焼付け塗装をほどこしてありますから、錆に強く、作業場所を選ばず、堅牢無比です。

信頼のある安全性

厳選した材質と高度な設計・技術によって、極めて高い安全性を誇っています。特に集中的に荷重が加わる部分には、精密プレス加工によるリブまたはダブルプレートなどを組み合わせ、一段と強度を高めています。メカニカルブレーキには二重安全機構を採用、万一、爪アーム部に衝撃が加わってもノーブレーキになることはありません。また、ドラムへのワイヤロープ固定も、捨て巻きが確保される特殊ドラムによる二重安全構造になっています。ドラムへのワイヤロープ末端固定は、付属の六角L型レンチで簡単に、しかも確実に行えます。すべてが弊社ならではの信頼性が高い安全設計です。

ステンレスウインチ使用現場一例

メカニカルブレーキの機構の説明
機種選定シート(PDF)ダウンロードのご案内

PageTop▲

ステンレス製手動ウインチ(バフ研磨)の製品一覧

製品一覧をご紹介します。

SB-1型(100kgf用)

SB-1型(100kgf用)
型式 SB-1型
ワイヤロープ引張力 980N(100kgf)φ5ワイヤロープ巻込4層目基準
ワイヤロープ収容量 φ5X35m(6層巻込み)
減速比率 1/1
ハンドル操作力 1層目:143N(14.6kgf)
3層目:187N(19.0kgf)
4層目:208N(21.2kgf)
ハンドル長さ(有効最大) 250mm
自重(本体+ハンドル) 7.4 kg

SB-3型(300kgf用)

SB-3型(300kgf用)
型式 SB-3型
ワイヤロープ引張力 2940N(300kgf)φ6ワイヤロープ巻込5層目基準
ワイヤロープ収容量 φ6X32m(6層巻込み)
減速比率 1/6.25
ハンドル操作力 1層目:76N(7.7kgf)
3層目:103N(10.5kgf)
5層目:131N(13.3kgf)
ハンドル長さ(有効最大) 250mm
自重(本体+ハンドル) 14.3 kg

SB-5型(500kgf用)

SB-5型(500kgf用)
型式 SB-5型
ワイヤロープ引張力 4900N(500kgf)φ6ワイヤロープ巻込5層目基準
ワイヤロープ収容量 φ6X40m(6層巻込み)
減速比率 1/8.9
ハンドル操作力 1層目:109N(11.1kgf)
3層目:142N(14.4kgf)
5層目:174N(17.7kgf)
ハンドル長さ(有効最大) 250mm
自重(本体+ハンドル) 15.6 kg

SB-10型(1000kgf用)

SB-10型(1000kgf用)
型式 SB-10型
ワイヤロープ引張力 9800N(1000kgf)φ8ワイヤロープ巻込3層目基準
ワイヤロープ収容量 φ8X35m(5層巻込み)
減速比率 1/12.6
ハンドル操作力 1層目:133N(13.5kgf)
2層目:157N(16.0kgf)
3層目:182N(18.5kgf)
ハンドル長さ(有効最大) 300mm
自重(本体+ハンドル) 16.6 kg
