モータ直列型ウインチ GLFシリーズ

モータ直列型ウインチ GLFシリーズの特長

防球ウインチ業界トップシェアのマックスプルウインチこその経験やノウハウが詰め込まれた電動ウインチです。
●モータ、減速機、ドラムが別々の構造として独立しているので、メンテンナス性に優れています。
●モータカバーが簡易脱着式になっています。
●モータカバーを外すと、モータ、ギヤに簡単にアクセス出来ます。ギヤの清掃やグリスアップ、修理も簡単ですので格段に早い現場復旧が可能です。
●モータにはブレーキ手動解除ハンドルが付いているので、停電時など非常時でも吊荷を安全な位置まで降下させる事が出来ます。

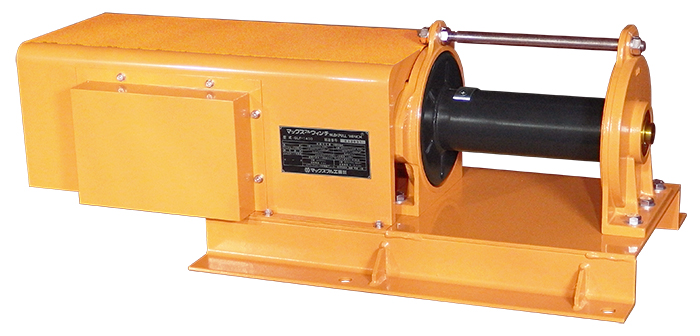

GLF-750型/GLF-1400型

ズバ抜けた耐久性と信頼のある安全性

ウインチの要である減速機には、特殊な熱処理を施した弊社独自の転位方式によるスパーギヤを採用しているため長時間連続の使用にも優れた耐久性を発揮します。そのうえ特殊電磁回路採用の電磁ブレーキは、ウインチ稼働中でも瞬時に制動・開放が可能です。その高い信頼性は100万回耐久テストや長期にわたる実地試験で実証済みです。すべてが弊社ならではの信頼性が高い安全設計です。

ワイヤロープのセット方法

モータ&ギヤへのアクセス

ゴルフ練習場防球ネット昇降例



機種選定シート(PDF)ダウンロードのご案内

PageTop▲

モータ直列型ウインチ GLFシリーズの製品一覧

製品一覧をご紹介します。

GLF-750型

GLF-750型
型式 GLF-750型
周波数 50Hz 60Hz
ワイヤロープ引張力 6958N(710kgf) 5880N(600kgf)
巻込速度 4.0 m/min(3層目)
5.1 m/min(5層目)
4.8 m/min(3層目)
6.1 m/min(5層目)
ワイヤロープ収容量 φ9×50.0m
適用ワイヤロープ φ9mm(6XFi(29))(JIS規格)
減速比 1/148.5
モータ形式 全閉外扇形モーター
出力 0.75 kW
極数 4 P
電圧電流 三相 AC200V 50Hz 3.6.A 三相 AC200V 60Hz 3.2A
絶縁 B種
ブレーキ スプリングクローズ式電磁ブレーキ
ブレーキ制動率 150%以上
負荷時間率 連続
制御方法 制御盤による間接操作    (EMCBシリーズ参照)
自重 71.0 kg



装置仕様(PDF)ダウンロード

GLF-1400型

GLF-1400型
型式 GLF-1400型
周波数 50Hz 60Hz
ワイヤロープ引張力 13720N(1400kgf) 11760N(1200kgf)
巻込速度 4.2 m/min(3層目)
5.3 m/min(5層目)
5.0 m/min(3層目)
6.4 m/min(5層目)
ワイヤ収容量(5層目) φ9×50.0m
適用ワイヤロープ φ9mm(6XFi(29))(JIS規格)
減速比 1/145.7
モータ形式 全閉外扇形モーター
出力 1.5 kW
極数 4 P
電圧電流 三相 AC200V 50Hz 6.9A 三相 AC200V 60Hz 6.1A
絶縁 F種
ブレーキ スプリングクローズ式電磁ブレーキ
ブレーキ制動率 150%以上
負荷時間率 連続
制御方法 制御盤による間接操作    (EMCBシリーズ参照)
自重 86.0 kg



装置仕様(PDF)ダウンロード
