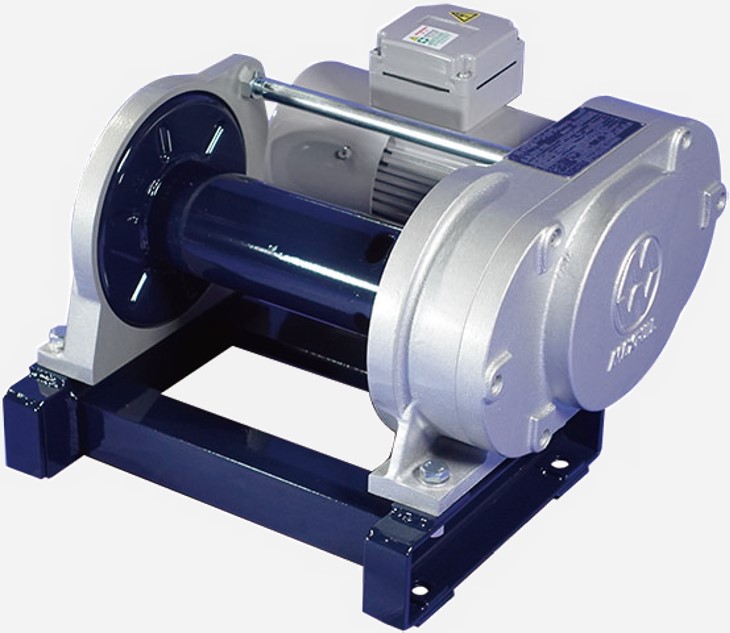

BMW-Air三相200Vシリーズの特長
三相200V仕様の並列型電動ウインチです。
●モータ部とドラム部が2列になった並列型はコンパクトで狭い場所にも設置が可能です。
●軽量で堅牢なアルミニウム合金鋳物のフレームを採用することにより、デザイン性と防塵、防錆、防滴、静音などの機能性を両立しています。
●ファン内蔵のモータの採用により時間定格30分の運転が可能です。
●停電などの非常時にもブレーキ手動解放装置により吊荷の安全な降下が可能です。●高性能電磁ブレーキを採用していますので、制動力が極めて高く、細やかな作業にも威力を発揮します。
●工業用の三相200Vで、お使い頂けます。
BMW-201Air型／BMW-202Air型／BMW-203Air型／BMW-301Air型／BMW-302Air型／BMW-303Air型
屋外仕様のモータをドラムと並列させた電動ウインチです。緻密に設計された減速ギアにより、強力で安定した牽引力が得られます。またアルミニウム合金鋳物に特殊な熱処理をほどこしていますので、在来品に比べて、いちだんと軽量・小型化しています。しかも防塵、防錆、防雨にすぐれ設置場所も省スペース。機種も、工業用の三相２００Ｖの０．４kwと０．７５kwを標準タイプとして揃えておりますので、あらゆる用途に合わせて最適な機種が低コストでお選びいただけます。
優れたコンパクト性
モータ部とドラム部が２列になった並列型ですから、コンパクトで設置場所を取らず狭い場所にも取り付けることが出来ます。
ズバ抜けた耐久性
屋外仕様のモータに加え、減速機構は錆にも強く軽量なアルミニウム合金鋳物のフレームなので、自冷却性が高いので放熱性もよく、雨、風、塵に対しても安心です。音も静かです。
信頼のある安全性
モータメーカーと共同開発したマックスプル独自の高性能電磁ブレーキを採用していますので、制動力がきわめて高く、細かな作業にも威力を発揮します。また、ブレーキ手動解放装置により、停電などの非常時にウインチが動かなくなくなっても、吊荷を安全に降ろす事が可能です。ドラムへのワイヤロープ固定も、捨て巻きが確保される特殊ドラムによる二重安全構造になっています。 ドラムへのワイヤロープ末端固定は、六角L型レンチで簡単に、しかも確実に行えます。下記説明図をご覧ください。 すべてがマックスプルならではの信頼性が高い安全設計です。
三相200V仕様「４つの特長」
ワイヤロープのセット方法
ＢＭＷ-Air三相２００Ｖシリーズ使用現場一例
BMW-Air三相200Vシリーズの製品一覧

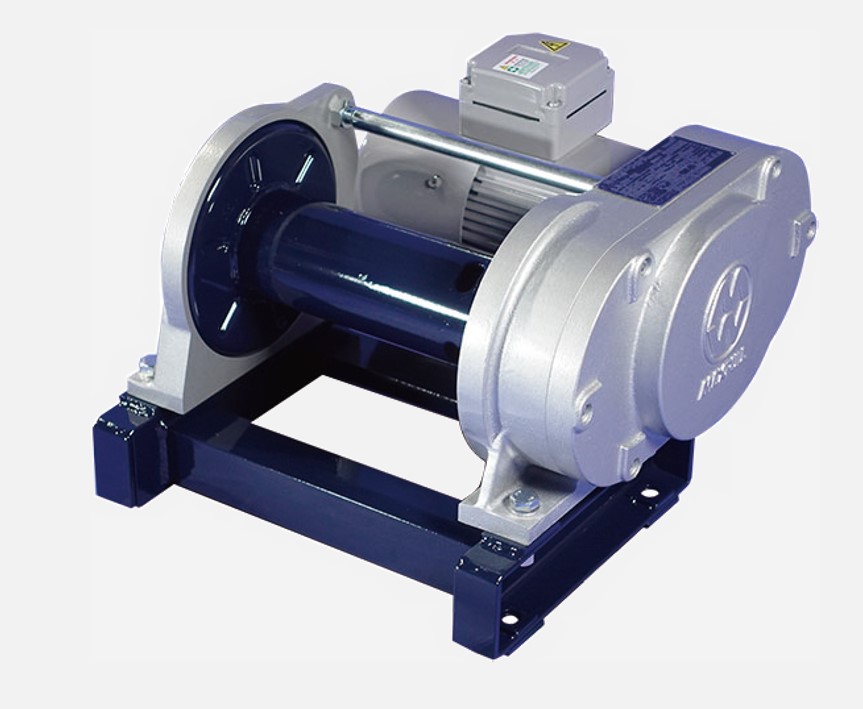

BMW-201 Air型
| 型式 | BMW-201Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：1274N（130kgf) 3層目：1274N（130kgf) 5層目：1078N（110kgf) |
1層目：1078N（110kgf) 3層目：1078N（110kgf) 5層目：882N （90kgf) |
| 巻込速度 | 1層目：10.3 m/min 3層目：12.9 m/min 5層目：15.5 m/min |
1層目：12.3 m/min 3層目：15.4 m/min 5層目：18.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 47.0 kg |
BMW-202 Air型
| 型式 | BMW-202Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1764N（180kgf) |
1層目：1764N（180kgf) 3層目：1764N（180kgf) 5層目：1470N（150kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.7 m/min |
1層目：7.7 m/min 3層目：9.7 m/min 5層目：11.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 47.3 kg |
BMW-203 Air型
| 型式 | BMW-203Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
1層目：2646N（270kgf) 3層目：2646N（270kgf) 5層目：2254N（230kgf) |
| 巻込速度 | 1層目：4.2 m/min 3層目：5.3 m/min 5層目：6.3 m/min |
1層目：5.0 m/min 3層目：6.3 m/min 5層目：7.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/99 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 49.2 kg |
BMW-301 Air型
| 型式 | BMW-301Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2450N（250kgf) 3層目：2450N（250kgf) 5層目：2058N（210kgf) |
1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1666N（170kgf) |
| 巻込速度 | 1層目：10.4 m/min 3層目：13.0 m/min 5層目：15.6 m/min |
1層目：12.6 m/min 3層目：15.8 m/min 5層目：18.9 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 48.4 kg |
BMW-302 Air型
| 型式 | BMW-302Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3920N（400kgf) 3層目：3920N（400kgf) 5層目：3234N（330kgf) |
1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.8 m/min |
1層目：7.8 m/min 3層目：9.9 m/min 5層目：11.8 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 48.7 kg |
BMW-303 Air型
| 型式 | BMW-303Air型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：5684N（580kgf) 3層目：5684N（580kgf) 5層目：4606N（470kgf) |
1層目：4704N（480kgf) 3層目：4704N（480kgf) 5層目：3822N（390kgf) |
| 巻込速度 | 1層目：4.3 m/min 3層目：5.7 m/min 5層目：7.2 m/min |
1層目：5.2 m/min 3層目：6.9 m/min 5層目：8.7 m/min |
| ワイヤロープ収容量 | 1層目：φ8×8.5m 3層目：φ8×29.7m 5層目：φ8×56.6m |
|
| 適用ワイヤロープ | φ8mm(6XFi(29))(JIS規格) | |
| 減速比 | 1/99 | |
| モーター形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 50.0 kg |
